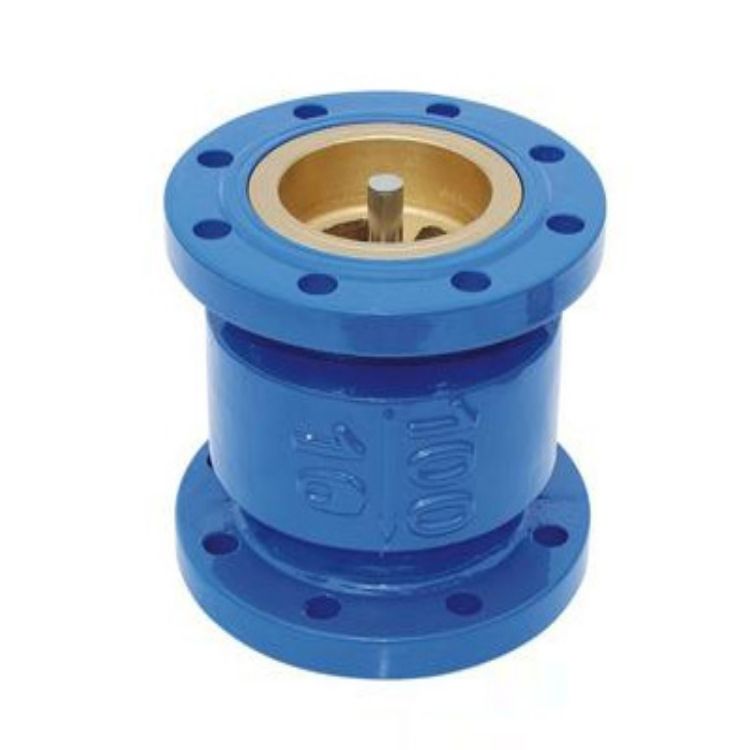

HC41X節能消聲止回閥

更新：2021/8/26 22:50:13??????點擊：

品牌：???閥天
型號：???

產品介紹

HC41X節能消聲止回閥適用于給排水管道，閥瓣采用入口兩端中心軸導向，啟閉方便，可水平安裝或垂直安裝。HC41X節能消聲止回閥閥瓣采用彈簧加載，密封性能好，關閉無噪聲。HC41X節能消聲止回閥具有體積小、重量輕、流體阻力小，耐疲勞、使用時間長等優點。

二、節能消聲止回閥結構用途

1、閥內腔采用流線型設計，減少急彎、拐角、尖凸，從而減少流體的阻力。
2、閥瓣前后設計為錐形，使流體阻力大大減少，又減少了因紊流所產生的噪聲。
3、閥瓣關閉的行程短，只有公稱通徑的1/4，減少了閥瓣的關閉時間，減少了水錘的產生。
4、閥使用彈簧加速閥瓣關閉速度、減少水錘產生。
5、閥瓣為空心薄殼結構，減少閥瓣的慣性，不但使閥瓣關閉時啟動，也減少了關閉時的沖擊噪聲
6、本產品可以垂直、水平、傾斜以及多種角度安裝。 7、本產品結構緊湊、零件少、體積少、重量輕、外型美觀。
7、內外表面均噴涂涂層，使產品防腐蝕。

三、節能消聲止回閥主要技術參數

稱通徑	DN(mm)	40～600
公稱壓力	PN(Mpa）	1.0～1.6
適用介質	水及弱腐蝕性流體
適用溫度	0～80℃

四、節能消聲止回閥主要零件材料

名稱	材料
閥體	灰鑄鐵、鑄鋼、不銹鋼等
閥蓋	鋼板、不銹鋼
閥瓣	丁腈橡膠
閥軸	不銹鋼

五、節能消聲止回閥主要性能參數

型號	公稱壓力PN(MPa)	試驗壓力PS(MPa)		工作溫度(℃)	適用介質
型號	公稱壓力PN(MPa)	殼體	密封	工作溫度(℃)	適用介質
HC41X	1.0	1.5	1.1	≤80	潔凈水
	1.6	2.4	1.76
	2.5	3.75	2.75

六、節能消聲止回閥主要外形尺寸

公稱壓力PN(MPa)	公稱通徑DN(mm)	尺寸 (mm)
公稱壓力PN(MPa)	公稱通徑DN(mm)	L	D	K	b	z-d
1.0	40	112	145	110	18	4-18
	50	120	160	125	20	4-18
	65	130	180	145	20	4-18
	80	150	195	160	22	8-18
	100	165	215	180	24	8-18
	125	190	245	210	26	8-18
	150	210	280	240	26	8-22
	200	255	335	295	28	8-22
	250	310	390	350	28	12-22
	300	320	440	400	28	12-22
	350	380	500	460	30	16-22
	400	405	565	515	32	16-26
	450	430	615	565	32	20-26
	500	450	670	620	34	20-26
	600	510	780	725	36	20-30
1.6	40	112	145	110	18	4-18
	50	120	160	125	20	4-18
	65	130	180	145	20	4-18
	80	150	195	160	22	8-18
	100	165	215	180	24	8-18
	125	190	245	210	26	8-18
	150	210	280	240	26	8-22
	200	255	335	295	30	12-22
	250	310	405	355	32	12-26
	300	320	460	410	32	12-26
	350	380	520	470	36	16-26
	400	405	580	525	38	16-30
	450	430	640	585	40	20-30
	500	450	715	650	42	20-33
	600	510	840	770	48	20-36
