國標閘閥

更新：2020/11/23 11:16:41??????點擊：

品牌：???上海閥天
型號：???Z41H

產品介紹

國標閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關, 不能作調節和節流。閘閥具有流體阻力小，密封面受介質沖刷和侵蝕小。，啟閉較省力，介質流向不受限制，不擾流、不降低壓力，形體簡單，結構長度短，制造工藝性好，適用范圍廣等優點。

國標閘閥的種類，按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥，楔式閘板式閘閥又可分為:單閘極式、雙閘板式和彈性閘板式；平行閘板式閘閥可分為單閘板式和雙閘板式。按閥桿的螺紋位置劃分，可分為明桿閘閥和暗桿閘閥兩種。

國標閘閥操作方式有：手動、齒輪傳動、電動、氣動等。

結構特點與優勢：

閘閥的結構設計合理，密封可靠，通道流暢，流阻系數小。
閘板、閥座密封面用鐵基合金堆焊或司太立鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好、使用壽命長。
采用楔式彈性閘板或鋼性楔式單閘板結構，中大口徑設置滾動軸承，開關靈活，啟閉輕松。
閥桿經調質及表面氮化處理，有良好的抗腐蝕性，抗擦傷性和耐磨性。
可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。

閘閥的安裝與維護應注意以下事項：

手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
雙閘板閘閥應垂直安裝（即閥桿處于垂直位置 , 手輪在頂部）。
帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力）。
帶傳動機構的閘閥，按產品使用說明書的規定安裝。
如果閥門經常開關使用 , 每月至少潤滑一次。

國標閘閥的安裝使用

1.安裝前須檢查閥門內腔和密封面等部位，不允許有污物或砂粒附著；
2.各連接部位螺栓，要求均勻擰緊；
3.檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；
4.用戶在安裝閥門前，校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；
5.用戶在安裝閥門時，預留閥門驅動的必要空間；
6.驅動裝置的接線須按線路圖進行；
7.閘閥產品定期保養，不得隨意碰撞及擠壓，以免影響密封。

標準規范：

設計制造標準：GB/T 12234-2007
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

應用范圍：

國標閘閥適用于公稱壓力PN1.6～6.4MPa,工作溫度-29～600℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質，不能作調節和節流。適用介質為：水、油品、蒸氣、酸性介質等。

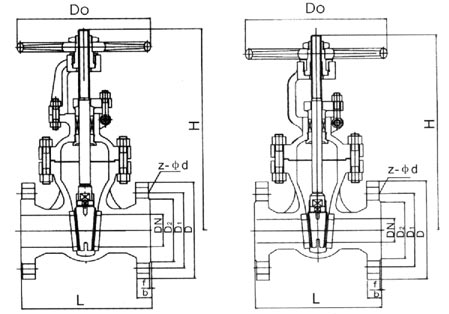

主要尺寸及重量：


性能規范：

公稱壓力 PN（MPa）	試驗壓力（MPa）		適用溫度（℃）			適用介質
	強度試驗	密封試驗	WCB	Cr5Mo	1Cr18Ni9Ti
1.6	2.4	1.8	≤425	≤540	≤600	水、油品、蒸氣、酸性介質
2.5	3.8	2.8
4.0	6.0	4.4
6.4	9.6	7.1

零件材料與工況:

零件名稱	材料牌號
閥體	WCB	ZGCr5Mo	CF8	CF8M ZG1Cr18Ni9Ti	CF3	CF3
閥蓋	WCB	12CrMoV ZGCr5Mo	304 CF8	316 CF8M	CF3	CF3 316L
支架	WCB	WCB	CF8	CF8M	CF3	CF3
閘板	WCB	ZGCr5Mo	CF8	CF8M	CF3	CF3
閥桿	2Cr13	25Cr2MoV	1Cr18Ni9Ti
閥座	25	304	304	304	304	304
墊片、墊環、密封環	包覆墊片、304、增強柔性石墨
填料	增強柔性石墨
閘桿螺母	ZCuA110Fe3
