GSB杠桿浮球式疏水閥

更新：2021/9/13 9:19:11??????點擊：

品牌：???閥天
型號：???

產品介紹

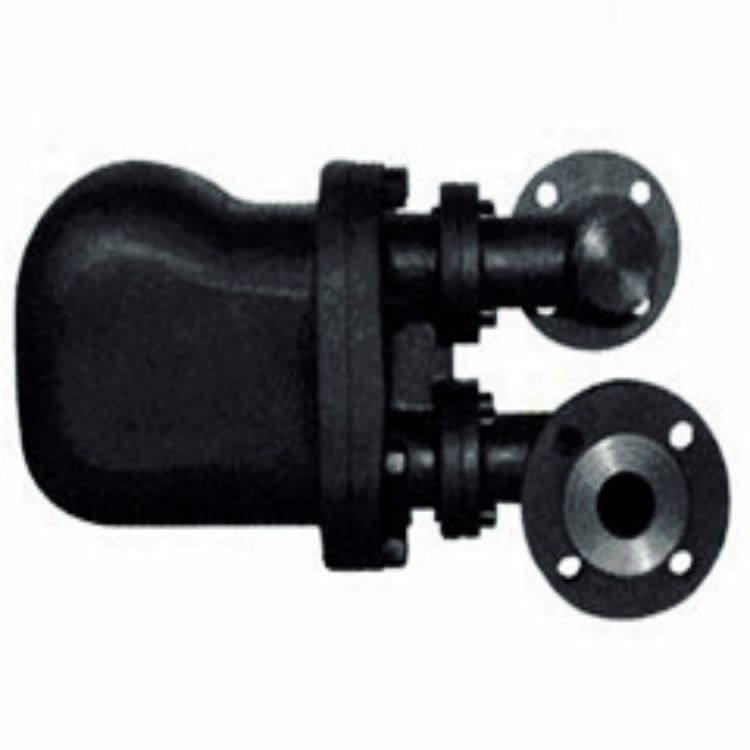

浮球式-GSB6/GSB8杠桿浮球式蒸汽疏水閥

GSB杠桿浮球式疏水閥

工作原理

GSB杠桿浮球式疏水閥剛啟動時，自動排空氣裝置處于開啟狀態，迅速排除系統中的不凝結氣體。當蒸汽和熱凝結水進入時，閥腔內溫度隨之升高，排空氣裝置自動關閉，此時浮球隨水位的變化而自動升降，帶動杠桿調節閥座孔的開度，連續排放凝結水。當凝結水停止進入時，浮球靠自重下降，驅使杠桿帶動閥芯關閉閥座孔。由于閥座孔在凝結水水位下，形成水封，工作時達到無新鮮蒸汽泄露。該系列疏水閥利用完全平衡雙閥座結構，使上下閥芯所承受的介質壓力大小相等，方向相反，開啟力和關閉力恒定不變。在高壓差工況下能獲得超大排量。

性能優點
1、該系列杠桿浮球式蒸汽疏水閥，采用“平衡雙閥座”密封結構形式，其開啟與關閉動作平衡可靠，能保持長期的優良特性，在需要大量排除凝結水的工況，更能充分顯示其優越的性能；
2、以小體積獲得超大排量；
3、雙閥座整體采用304材質，耐磨損，耐腐蝕，經久耐用；
4、上下閥座密封面經特殊配研工藝，達到完全平衡，密封性能卓越；
5、浮球帶動杠桿自動調節排水閥座孔的開度，工作連續，蒸汽壓力變化時不受影響，性能穩定；
6、自動排空裝置能自動排除不凝結的冷、熱氣體，杜絕氣鎖現象，排除不凝結氣體性能好；
7、排水閥座孔始終在凝結水水位以下，形成水封，工作時無新鮮蒸汽泄漏；
8、連續排放凝結水，水流平衡，在凝結水回收系統中使用效果尤佳。
選型主要依據
1、凝結水負荷（排液量） kg/h
2、最高工作壓力 MPa
3、工作壓差 MPa
4、閥體材料和公稱壓力
5、連接方式及尺寸

GSB6/GSB8杠桿浮球式蒸汽疏水閥技術參數表：

GM25 GSB2-10、20	25～50	法蘭	0.01～1.0 0.01～2.0	425	200	310	125	95	21
GM6 GSB6-10、20	40～80	法蘭	0.01～1.0 0.01～2.0	425	270	440	345	125	52
GM8 GSB8-10、20	80～100	法蘭	0.01～1.0 0.01～2.0	425	350	550	460	170	125
